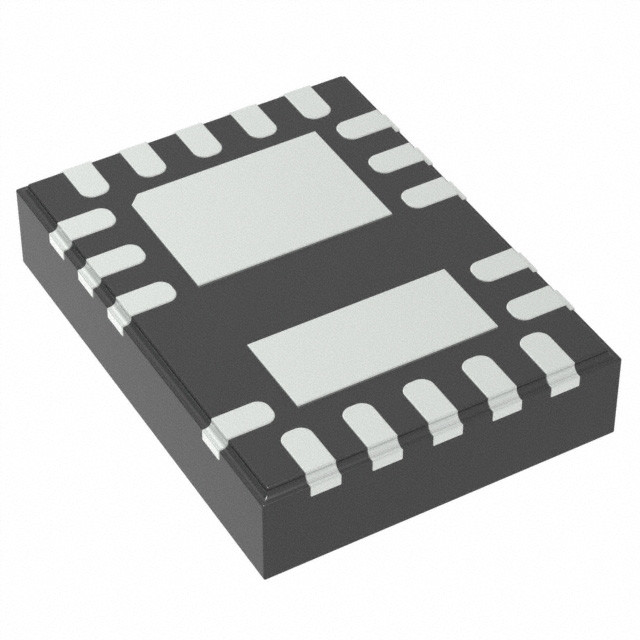

LMG1210RVRR/WQFN-19/Energie-Management IC
Das LMG1210 ist der Fahrer ein 200-V, ein Halbbrücke MOSFET und ein Gallium-Nitrid-Feld-Effekt-des Transistors (GaN FET), der für Ultrahochfrequenz, highefficiency Anwendungen bestimmt ist, die justierbare deadtime Fähigkeit, sehr kleine Laufzeitverzögerung und 3,4 ns das hoch-seitige niedrig-seitige Zusammenbringen, zum von System-Leistungsfähigkeit zu optimieren kennzeichnet. Dieses Teil kennzeichnet auch ein internes LDO, das eine Torantriebsspannung von 5-V unabhängig davon Versorgungsspannung sicherstellt.
Um bester Leistung in einer Vielzahl von Anwendungen zu ermöglichen, erlaubt das LMG1210 dem Designer die optimale Stiefelriemendiode zu beschließen um den hoch-seitigen Stiefelriemenkondensator aufzuladen. Ein interner Schalter dreht die Stiefelriemendiode weg von, wenn die niedrige Seite weg, effektiv den hoch-seitigen Stiefelriemen an der Überlastung und an der Minderung der Rückwiederaufnahmegebühr verhindert. Zusätzliche parasitäre Kapazitanz über dem GaN FET wird auf weniger als 1 PF beschränkt, um zusätzliche zugeschaltete Verluste zu verringern.
Das LMG1210 kennzeichnet zwei Steuereingangeingabemodi: Unabhängiger Eingabemodus (IIM) und PWM-Modus. In IIM je von den Ertrag wird unabhängig durch einen engagierten Input gesteuert. In PWM-Modus werden die zwei ergänzenden Ausgangssignale von einem Ein-Input erzeugt und der Benutzer kann die Verzugszeit von 0 bis 20 ns justieren für jeden Rand. Das LMG1210 funktioniert über einer breiten Temperaturspanne von – 40°C zu 125°C und wird in einem induktionsarmen WQFN-Paket angeboten.
| Produkteigenschaft | Attribut-Wert |
|---|---|
| Texas Instruments | |
| Produkt-Kategorie: | Tor-Fahrer |
| Mosfet-Tor-Fahrer | |
| Hoch-seitig, Niedrig-seitig | |
| SMD/SMT | |
| WQFN-19 | |
| Fahrer 2 | |
| Ertrag 2 | |
| 3 A | |
| 4,75 V | |
| 18 V | |
| 500 ps | |
| 500 ps | |
| - 40 C | |
| + 125 C | |
| LMG1210 | |
| Spule | |
| Schneiden Sie Band | |
| MouseReel | |
| Marke: | Texas Instruments |
| Logik-Art: | TTL |
| Maximale Abschaltverzögerungs-Zeit: | 18 ns |
| Maximale Einschaltverzögerungs-Zeit: | 18 ns |
| Feuchtigkeit empfindlich: | Ja |
| Weg von zeit- maximalem: | 18 ns |
| Betriebsstoff-Strom: | 380 MA |
| Ausgangsspannung: | 5 V |
| Produkt-Art: | Tor-Fahrer |
| Laufzeitverzögerung - maximal: | 20 ns |
| Auf- Widerstand RDS Abfluss-Quell: | 400 mOhms |
| Fabrik-Satz-Quantität: | 3000 |
| Unterkategorie: | PMIC - Energie-Management IC |
| Technologie: | GaN |
| Handelsbezeichnung: | GaN |
| Stückgewicht: | 0,000945 Unze |
