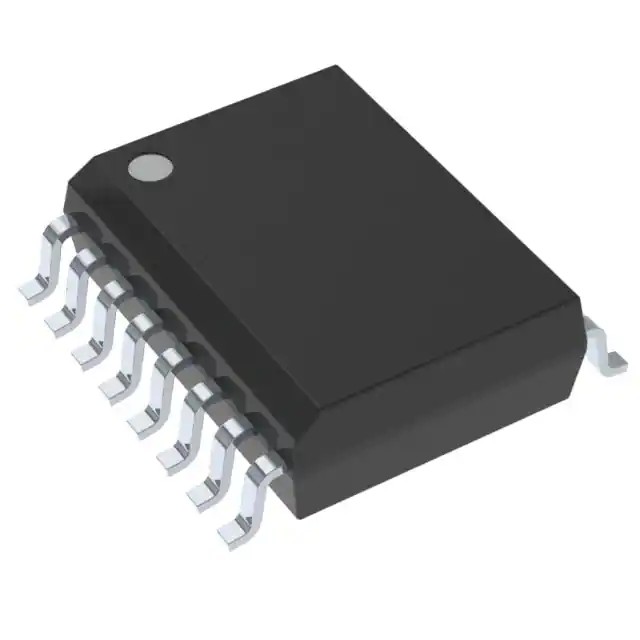

SN74LVC4245ADWR-Oktalbus-Transceiver

SN74LVC4245ADWR/Bus-Transceiver-Oktalbus Trncvr u. 3.3-5V W/3-St Otpt

Dieses 8-Bit (Oktal) noninverting Bustransceiver enthält zwei verschiedene Versorgungsschienen; B-Hafen hat VCCB, das bei 3,3 V eingestellt wird, und ein Hafen hat VCCA, das bei 5 V. eingestellt wird. Dieses lässt Übersetzung von einem 3.3-V zu einer Umwelt 5-V und vice versa zu.

Das SN74LVC4245A-Gerät ist für asynchrone Kommunikation zwischen Datenbussen bestimmt. Das Gerät mittelt Daten vom a-Bus dem b-Bus oder vom b-Bus dem a-Bus, abhängig von dem logischen Zustand am Input der Richtungsteuerung (DIR) über. Ertrag-ermöglichen Sie Input (OE) kann verwendet werden, um das Gerät zu sperren, also werden die Busse effektiv lokalisiert. Der Steuerschaltkreis (DIR, OE) wird durch VCCA angetrieben.

Der SN74LVC4245A-Gerätanschluß heraus erlaubt dem Designer, zu einem normalen all-3.3-V oder all-5-V 20 Terminal-Gerät SN74LVC4245 ohne Brett relayout zu schalten. Der Designer benutzt die Datenwege für Stifte 2 – 11 und 14-23 des SN74LVC4245A-Gerätes, um mit dem herkömmlichen ‚Anschluss 245 übereinzustimmen heraus.
